ZPG自动反冲洗过滤器

更新：2015-07-12 16:33:42点击：

产品品牌
产品型号

产品介绍

【自动冲洗排污原理】

1、工作过滤
正常工作时，水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污
正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污
反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

【技术参数】

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)	-30～380	-80～450
公称压力(MPa)	0.6～5.0 (150Lb～600Lb)
过滤精度（目/in）	10-300

【主要零件材料】

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

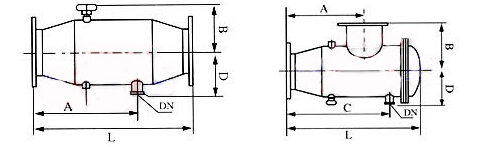

型号	L	A	B	D	排污口DN
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250
