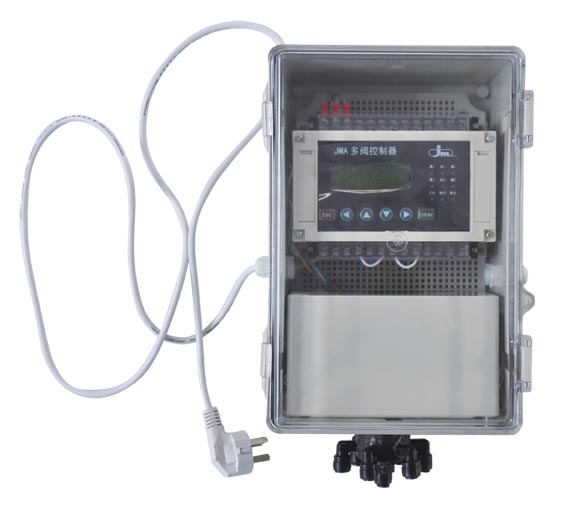

JMA多阀控制器

更新:2014-01-20 13:13:32点击:
  • 产品品牌AY
  • 产品型号
  • 在线订购
产品介绍

JMA多阀控制器性能特性

1.设置密码保护
2.万年日历显示
3.再生步骤、再生时间递减显示
4.外控信号连锁控制及步骤信号输出
5.定时启动、间隔时间启动、远传(流量或分析仪表)接点启动、就地临时启动和就地强制启动五种方式
6.强制步进启动(用于现场调试)
7.原始位置自动复位
8.再生程序步骤(1-8)和每步时间(1-9999秒)任意设定
9.系统状态信号显示(例如系统工作或再生状态反馈信号显示)
10.停电保护功能:停电后累计流量、设定批量值及其他设定的参数保持时间大于3年
11.仪表外壳采用工程塑料,具有防尘、防腐、防水溅射等功能
信号分配器工作原理:
分配器由时间或流量程序器控制的小型电机驱动旋转也可手动旋转。转至不同位置就有一个或几个孔道打开或关闭,分配器孔道的位置编号与系统运行步骤相对应(如图表),被打开的孔道引导信号压力源驱动隔膜阀动作,同时排空其他隔膜阀,恢复其通常位置。
驱动隔膜阀的信号压力源可以是液体,也可以是气体。由于不需要像控制电磁阀那样持续的电压,大大减小了由于电气引起的故障与维护工作。
各种分配器与时间程序器的多种组合设计,可以满足各种水处理系统复杂的程序控制要求。
下表即是JMA502型控制器控制软水器的一个示例:图中分配器与隔膜阀的连线为软管连接

分配器转至位置

软化工艺过程

开启罐体阀门

4

运行

1,2

3

反洗

3,4(2A)

2

吸盐

5,6(2A)

1

正洗

6,1(2A)

•JMA控制器标准配置:
        复位运行——只要时间程序器处在工作位置,分配器就保证转回至工作位置;避免了下次再生过程中程序混乱。
        机壳防护等级 —— 防水、放电、防震;
        电 源 —— 220VAC/50HZ;
        时间启动范围为一周内每天的任何时间;
        多可调程序8个,设定时间10~9999秒,调整单位为1秒;
        就地强制启动按键;
        运行/再生状态灯光显示;
        可在某个程序或某些程序中输出干接点或电接点信号;
•配合参数:
       电源 : 220VAC/50HZ,10W功率
       远传启动信号 : 小2秒钟的无源接点信号
       分配器接口尺寸:1/8”G螺纹
v压力信号源 :气体或液体(建议安装100μ过滤器)
控制源压力 :0.2~ 0.8MPa
工作温度 :4~60 ℃
控制器外壳尺寸:270X170X105mm

●多阀系统应用

控制器型号

典型应用

控制程序

JMA 501

过滤器

运行→反洗→正洗

JMA 502

顺流再生软化器

运行→反洗→ 吸盐+置换→正洗

JMA 503

过滤器

运行→ 反洗

JMA 505

逆流再生软化器

运行→反洗→吸盐+置换→正洗

JMA 506

3罐过滤器

运行→1#罐反洗→2#罐反洗→3#罐反洗

JMA 507

4罐过滤器

运行→1#罐反洗→→→4#罐反洗

JMA 508

5罐过滤器

运行→1#罐反洗→→→→5#罐反洗

JMA 523

双罐过滤器一用一备

1#运行→1#反洗→2#运行→2#反洗

JMA 524

顺流再生软化器

运行→反洗→吸盐→置换→正洗→运行注水

JMA 525

顺流再生软化器

运行→反洗→吸盐→置换→正洗

JMA 526

顺流再生软化器

运行→反洗→吸盐→正洗→注水

JMA 527

双罐过滤器并联

运行→反洗1→正洗1→反洗2→正洗2

JMA 528

空气擦洗过滤器

运行→排水→空气擦洗→反洗→正洗

JMA 529

盐回用软化器

运行→反洗→吸盐→吸盐+置换→盐回用→正洗

JMA 530

6罐过滤器

运行→1#罐反洗→→→→6#罐反洗

JMA 531

7罐过滤器

运行→1#罐反洗→→→→→7#罐反洗
